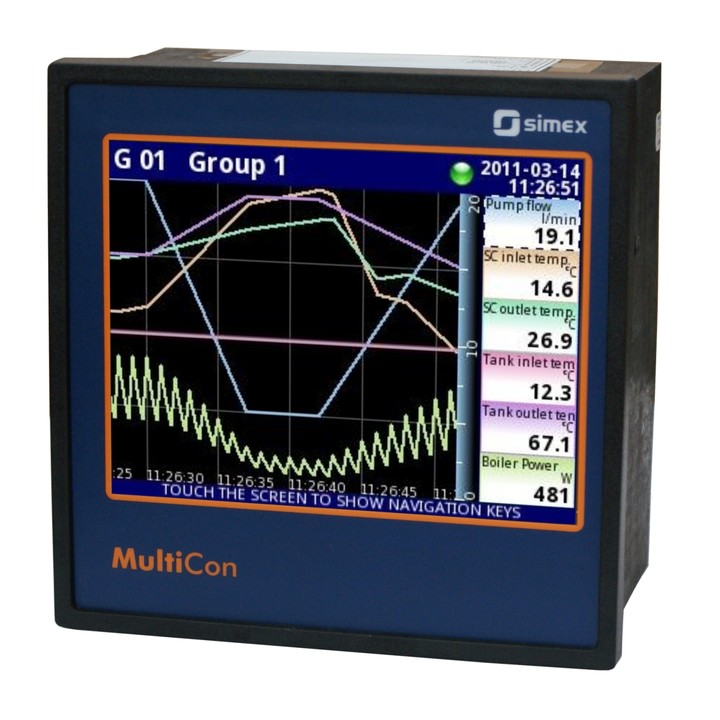

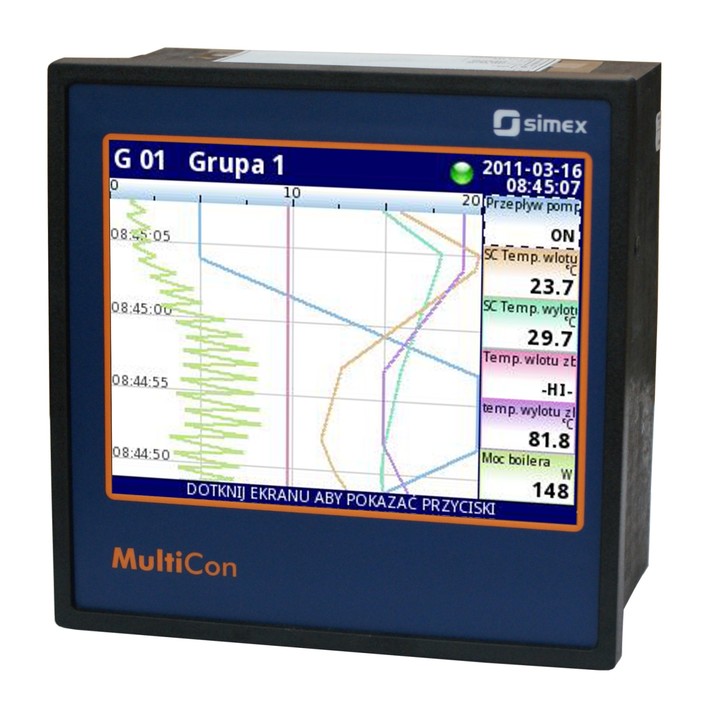

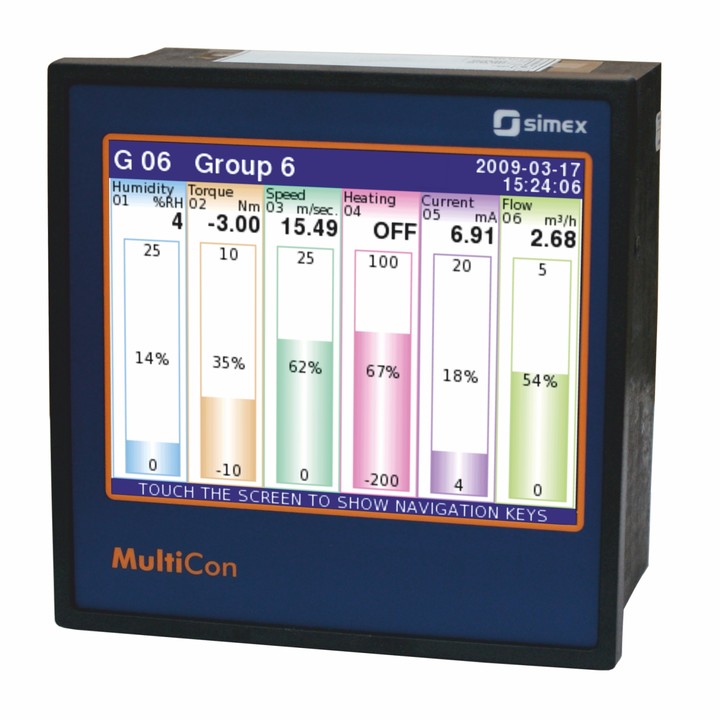

MultiCon CMC-141
Cena netto od:
3 980,00 zł
Zapytaj o produkt:
Urządzenia serii MultiCon to zaawansowane, wielokanałowe regulatory / rejestratory danych, opracowane specjalnie do złożonych aplikacji automatyki przemysłowej; MultiCon CMC-141 posiada wszystkie cechy CMC-99, a oprócz tego jeszcze większy ekran, jeszcze więcej wejść/wyjść, jeszcze więcej kanałów logicznych. Pomimo niewielkiej, kompaktowej obudowy urządzenie pozwala na podłączenie do 72 wejść analogowych lub cyfrowych i dzięki swojej konstrukcji użytkownik może samodzielnie skonfigurować urządzenie przy wykorzystaniu szerokiego asortymentu różnych modułów wejść/wyjść. Głębokość obudowy nadal wynosi tylko 100 mm. Oprócz zwykłego sterowania ON/OFF za pomocą przekaźników, MultiCon pozwala na regulację PID za pomocą pętli prądowej, wyjść SSR oraz regulację czasową z założonym profilem. Dzięki kolorowemu, dotykowemu ekranowi korzystanie z interfejsu użytkownika staje się przyjemnością, a obsługa MultiCona pełniącego rolę HMI jest intuicyjna i wygodna. Oprogramowanie urządzenia oparte o system operacyjny LINUX gwarantuje stabilną pracę. Wewnętrzna pamięć 4 GB w przypadku zapisu 24 kanałów co 1 sekundę wystarcza na około 4 miesiące nieprzerwanej rejestracji danych! MultiCon CMC-141 może być wyposażony w aż trzy izolowane interfejsy RS-485, dlatego idealnie nadaje się do systemów rozproszonych jako jednostka centralna, a dzięki interfejsowi Ethernet całość można monitorować poprzez internet. Pobieranie danych z urządzenia może odbywać się bezpośrednio z wykorzystaniem złącza Modbus RTU, za pomocą pendrive'a, portu USB Host lub poprzez łącze Ethernet.
| Liczba wejść |
72
|
| Typ wejścia |
w zależności od konfiguracji:
max. 15 wejść uniwersalnych
max. 72 wejść analogowych
max. 72 wejść cyfrowych
max. 36 wejścia TC
max. 18 wejść RTD
max. 12 wejść licznikowych/ przepływomierzowych/ tachometrowych
cyfrowe 24V DC
mieszane: analogowo-temperaturowe NTC
mieszane: analogowo-cyfrowe
|
| Zakres wejścia |
0/4...20 mA
0/1...5V, 0/2...10V
0...30V
-10...25 mV, -10...100 mV, 0…600 mV, ±25 mV, ±100 mV
Pt100, Pt500, Pt1000 (PN-EN): -100...600°C, Pt'50, Pt'100, Pt'500 (GOST): -200...600°C, Ni100, Ni500, Ni1000 (PN-EN): -60...180°C, Cu50, Cu100: -50...200°C, Cu'50, Cu'100 (GOST): -200...200°C
TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+1820°C, E: -200...+1000°C
0...300Ω, 0...3kΩ
0...20 (1/sek.), 0...20 (1/min.), 0...20 (1/godz.)
4...20 (1/sek.), 4...20 (1/min.), 4...20 (1/godz.)
|
| Typ wyjścia |
w zależności od konfiguracji:
max. 24 analogowych 4...20 mA
max. 36 przekaźnikowych 1A/250V
max. 18 przekaźnikowych 5A/250V
max. 72 SSR
24V DC
|
| Zasilanie |
16...35V AC, 19...50V DC
85...260V AC/DC
|
| Wyświetlacz |
TFT 5,7 cala, 320 x 240 pikseli, graficzny, kolorowy, ekran dotykowy
|
| Pojemność pamięci |
wewnętrzna 4 GB
|
| Częstotliwość rejestracji |
0,1 s...24 h z rozdzielczością 0,1 s
|
| Interfejs komunikacyjny |
RS-485 / Modbus RTU
port USB Host
ETU (1 lub 2 x USB Host, 1 x Ethernet 10 Mb/s)
ACM (3 x RS-485/RS-232, 1 lub 2 x USB Host, 1 x Ethernet 10 Mb/s)
|
| Protokół transmisji |
NTP
Web Serwer
HTTP
Modbus RTU / Master
Modbus RTU / Slave
Modbus TCP Server
|
| Temperatura pracy |
0...+50°C
-20…+50°C
|
| Stopień ochrony |
IP 40 (USB Host od frontu)
IP 54 (USB Host od frontu + drzwiczki STD-99/141)
IP 65 (front)
dodatkowa zintegrowana ramka uszczelniająca wycięcie w panelu
|
| Materiał obudowy |
NORYL-GFN2S E1
|
| Montaż |
tablicowy
|
| Wymiary obudowy |
144 x 144 x 100 mm
|
